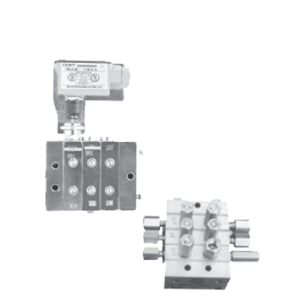

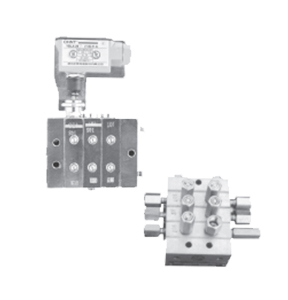

KJ、KM、KL系列單線遞進式分配器(7～21MPa)

所屬分類：單線分配器
點擊次數：
發布日期：2020/04/22
在線詢價

詳細介紹

一、概述
KJ、KM、KL系列單線遞進式分配器，適用于潤滑點密集、耗脂量不同，給油頻繁單線集中潤滑系統中，組成子母式分配系統實現分區控制進行潤滑的場合。
KJ、KM、KL系列單線遞進式分配器，它由中碳合金結構鋼制造的供給體、端部體和3～8片根據設計需要所確定的給油量和出油口數的中間體組合而成。分配器的正常出口設置于分配器的兩側面，在上面還設置有預備出口，各中間體的出油口內均裝有止回閥，能預防因潤滑點背壓作用而產生潤滑脂的逆流，保障了各出油口的給油量定量、準確。

二、技術參數

型式	KJ
活塞種類	5T		5S		10T		10S	15T	15S	10T
給油量ml/循環	0.082		0.164		0.164		0.328	0.246	0.492	0.164
出油口數	2		1		2		1	2	1	2
最高壓力	14Mpa 7Mpa
型式	KM
活塞種類	10S	15T	15S	20T	20S	25T	25S	30T	30S	35T	35S
給油量ml/循環	0.328	0.246	0.492	0.328	0.656	0.413	0.820	0.492	0.984	0.574	1.148
出油口數	1	2	1	2	1	2	1	2	1	2	1
最高壓力	21Mpa 10Mpa
型式	KL
活塞種類	25T	25S	50T	50S	75T	75S	100T	100S	125T	125S	150T	150S
給油量ml/循環	0.410	0.820	0.820	1.640	1.230	2.460	1.640	3.280	2.050	4.100	2.460	4.920
出油口數	2	1	2	1	2	1	2	1	2	1	2	1
最高壓力	21Mpa 10Mpa

適用介質為錐入度不低于265（25℃，150g）1/10mm的潤滑脂或粘度等級大于N120的潤滑油：
適用環境溫度為-10℃～80℃。

三、動作說明

	1、通過潤滑泵加壓送出的潤滑劑，經供給口流入按圖示箭頭方向分別推動活塞A、B、C 動作。此時活塞A、B左腔在油壓的作用下處在右位不動，活塞C右腔進入壓力，油開始向左移動。		3、流入的潤滑劑推動活塞B向左移動，左腔的潤滑劑壓向NO.2吐出口經外部配管送向潤滑點。當活塞B運動至左極限時活塞A 右腔開始進入潤滑劑。
	2、流入的潤滑劑推動活塞C向左移動，左腔的潤滑劑壓向NO.1吐出口經外部配管送向潤滑點。當活塞C運動至左極限時活塞B右腔開始進入潤滑劑。		4、流入的潤滑劑推動活塞A向左移動、左腔的潤滑劑壓向NO.3吐出口經外部配管送向潤滑點。當活塞A運動至左極限時活塞C右腔開始進入潤滑劑。


5、流入的潤滑劑推動活塞C向右移動、右腔的潤滑劑壓向NO.4吐出口經外部配管送向潤滑點。當活塞C運動至右時活塞B左腔開始進入潤滑劑。	6、流入的潤滑劑推動活塞B向右運動、右腔的潤滑劑壓向NO.5吐出口，經外部配管送向潤滑點。當活塞B移動到至右時活塞A左腔開始進入潤滑劑。	7、流入的潤滑劑推動活塞A 向右運動、右腔的潤滑劑壓向NO.6吐出口，經外部配管送向潤滑點。當活塞A移動到至右時返回到初始1狀態，繼續重復上述動作。

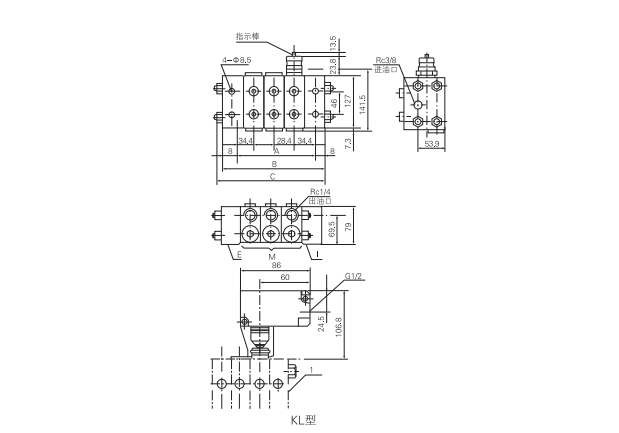

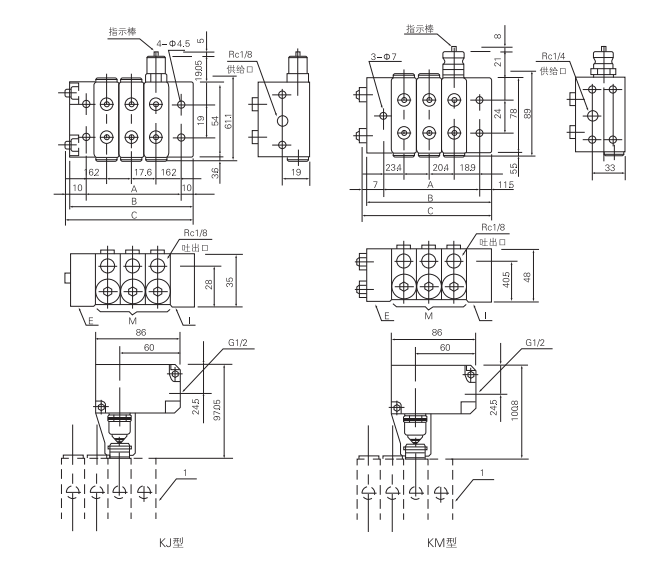

四、外形尺寸

啟東中德潤滑設備有限公司

KJ-＊不帶循環指示器和循環開關時尺寸參數表

形式	組合片數			A	B	C	供給口徑	吐出口徑	最大吐出口數	重量kg
形式	L	M	E	A	B	C	供給口徑	吐出口徑	最大吐出口數	重量kg
KJ-3	1	3	1	67.6	87.6	91.1	Rc1/8	Rc1/8	6	1.3
KJ-4	1	4	1	85.2	105.2	108.7			8	1.5
KJ-5	1	5	1	102.8	122.8	126.3			10	1.8
KJ-6	1	6	1	120.4	140.4	143.9			12	2.0
KJ-7	1	7	1	138	158	161.5			14	2.3
KJ-8	1	8	1	155.6	175.6	179.1			16	2.5

KM-＊不帶循環指示器和循環開關時尺寸參數表

形式	組合片數			A	B	C	供給口徑	吐出口徑	最大吐出口數	重量kg
形式	L	M	E	A	B	C	供給口徑	吐出口徑	最大吐出口數	重量kg
KM-3	1	3	1	83.1	101.1	112	Rc1/8	Rc1/8	6	2.9
KM-4	1	4	1	103.5	122	133			8	3.5
KM-5	1	5	1	123.9	142.4	153			10	4.0
KM-6	1	6	1	144.3	162.8	173			12	4.6
KM-7	1	7	1	164.7	183.2	194			14	5.2
KM-8	1	8	1	185.1	203.6	214			16	5.7

KL-＊不帶循環指示器和循環開關時尺寸參數表

形式	組合片數			A	B	C	供給口徑	吐出口徑	最大吐出口數	重量kg
形式	L	M	E	A	B	C	供給口徑	吐出口徑	最大吐出口數	重量kg
KL-3	1	3	1	125.6	141.6	168	Rc3/8	Rc1/4	6	11.1
KL-4	1	4	1	154	170	196			8	13.3
KL-5	1	5	1	182.4	198.4	225			10	15.5
KL-6	1	6	1	210.8	226.8	253			12	17.7
KL-7	1	7	1	239.2	255.2	282			14	19.9
KL-8	1	8	1	267.6	283.6	310			16	22.1

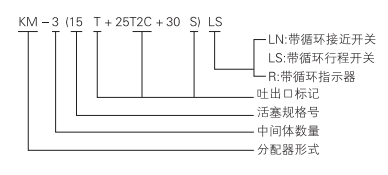

五、型號說明

啟東中德潤滑設備有限公司

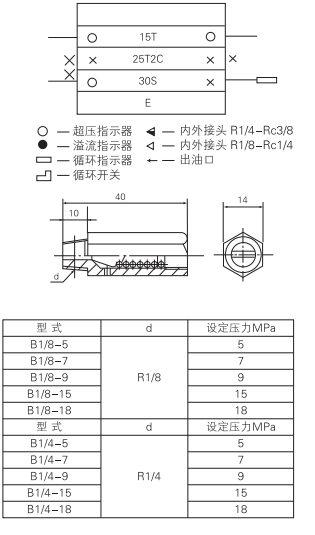

六、超壓指示器

安裝于分配器的預備出口，當潤滑點或管路阻塞時，壓力升高超過規定值時，指示器外部稍伸出。通過系統發出的故障信號，現場查找指示器有否伸出就可直接查到所阻塞的部位。

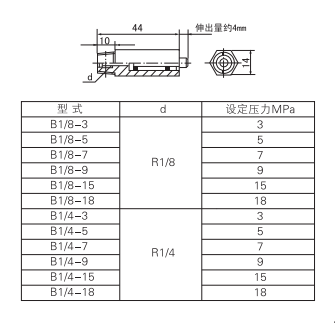

七、溢流指示器

安裝于環境惡劣易發生阻塞部位的各分配器預備出口上，當潤滑點或管路阻塞時，壓力異常升高超過規定值時，分配器被阻塞點的所供脂從溢流口向外溢出，經查看溢流點即為被阻塞的故障點。
只適用于連續作業部位，不許影響其它分配器動作的場合。
吐出口標記說明：
T：為基本標準型，有二個出口分別從中間體二側出油。
S：一個出口（T 型二出口相通），油量是T 型的二倍，左側或右側出油均可。
LC：沒有左出口，從進油方向看左側出口與鄰接的后一片出口合并油量。
RC：沒有右出口，從進油方向看右側出口與鄰接的后一片出口合并油量。
2C：沒有出口，左右出口均與鄰接的后一片出口合并油量。

八、訂貨須知

訂貨時用完整的型號訂購并提供聯接示意圖。
例：KM-3(15T+25T2C+30S)R
