一、概述
適用于以油為介質的管路系統用焊接式管接頭。公稱壓力為31.5MPa，工作溫度為-25～+80℃。

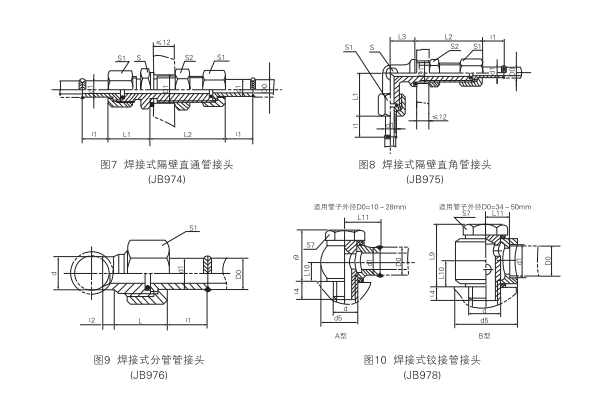

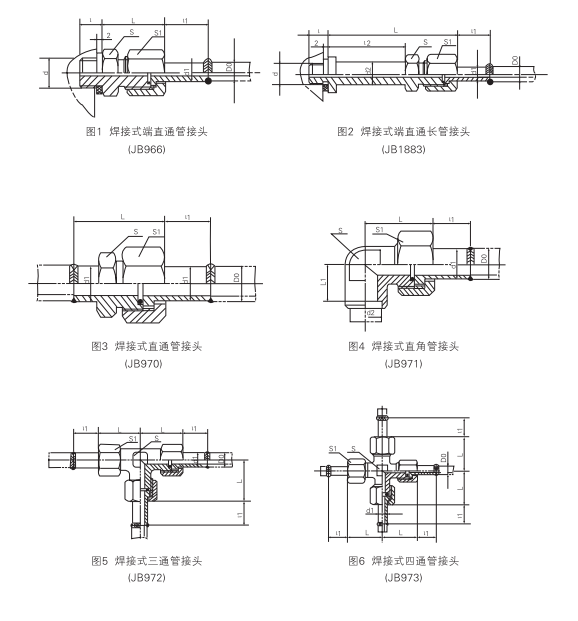

焊接式端直通管接頭、焊接式端直通長管接頭、焊接式直通管接頭、焊接式直角管接頭，焊接式四通管接頭，焊接式隔壁直通管接頭、焊接式隔壁直角管接頭、焊接式分管管接頭、焊接式鉸接管接頭的型式和尺寸按圖1～圖10 和表1的規定。
二、結構形式

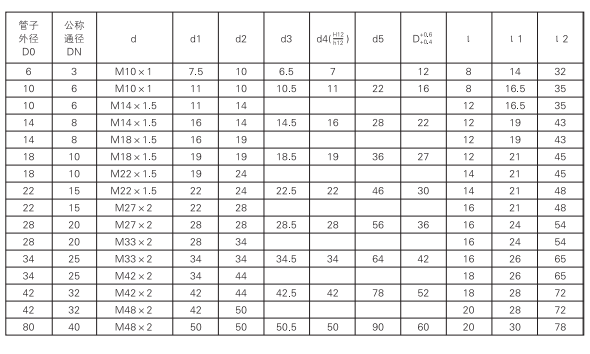

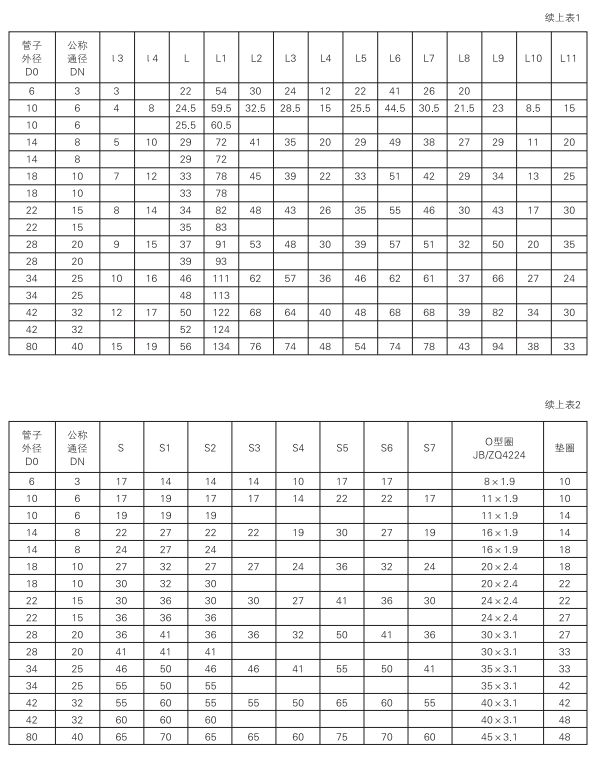

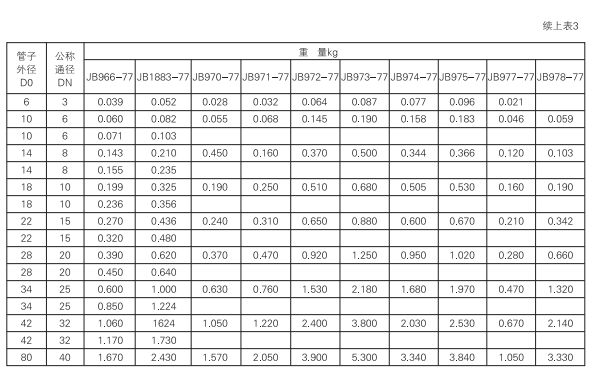

三、外形尺寸
四、標記說明
a、管子外徑D0為18mm、螺紋直徑d為22mm、螺距為1.5mm的焊接式端直通管接頭：
管接頭 18-M22 × 1.5 JB/966-77
b、管子外徑D0為18mm、螺紋直徑d為22mm、螺距為1.5mm的焊接式端直通長管接頭：
管接頭 18-M22×1.5 JB/1883-77
c、管子外徑D0為28mm的焊接式端直通管接頭：
管接頭 28 JB970-77
d、管子外徑D0為28mm的焊接式直角管接頭：
管接頭 28 JB971-77
e、管子外徑D0為18mm的焊接式三通管接頭：
管接頭 18 JB972-77
f、管子外徑D0為18mm的焊接式四通管接頭：
管接頭 18 JB973-77
g、管子外徑D0為28mm的焊接式隔壁直通管接頭：
管接頭 28 JB974-77
h、管子外徑D0為28mm的焊接式隔壁直通角管接頭：
管接頭 28 JB975-77
i、管子外徑D0為28mm的焊接式分管管接頭：
管接頭 28 JB977-77
j、管子外徑D0為28mm的A型焊接式鉸管接頭：
管接頭 28A JB978-77
